喷淋塔

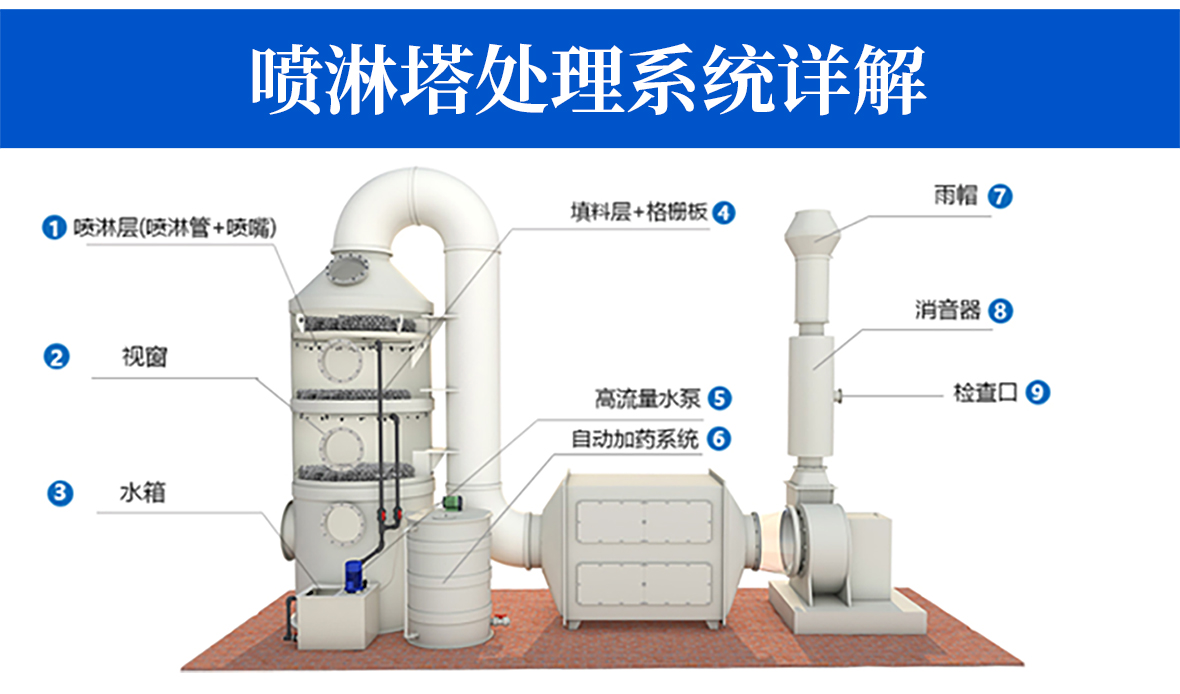

工作原理:
化工厂酸碱废气处理除尘设备脱硫塔设计工艺过程:喷淋洗涤塔采用氢氧化钠(NaOH)溶液(或硫酸溶液)作为吸收液来净化酸性(或碱性)气体,酸性(或碱性)气体由离心通风机吸入进风段后向上流动、而喷嘴喷出的中和液由上向下喷淋。从第二级中喷出的中和液与上升的酸性(或碱性)气体进行气液接触,吸收中和液往下湿淋第二级填料层,使从下往升的酸性(或碱性)气体获得气液接触吸收中和。中和液再向下淋第一级填料层。
再一次获得气液接触吸收中和作用,同时还增大了第一级中填料的湿淋量、从而加大了该填料层的气液比,正因为酸性(或碱性)气体是自下往上升。因此通过第一级填料层的酸性(或碱性)气体浓度最高。这样使高浓度的酸性(或碱性)气体曲折地从填料间空隙通过向上升时,与向下流动的中和液接触吸收中和、可使酸性(或碱性)气体通过该填料层后浓度急剧下降,然后再经过一排中和液喷淋,酸性(或碱性)气体与吸收液中和后,浓度再度下降,然后再通过一个填料层和一排中和液喷淋的接触吸收中和、使酸性(或碱性)气体的浓度净化到设计的预定效果。最后通过防雾层经帽盖而排入大气。
二、化工厂酸碱废气处理除尘设备脱硫塔设计工艺特点:
1、洗涤式工作原理,除尘脱硫效率高,捕捉有害气体多。
BYJ烟气净化器集脱硫除尘为一体,为喷淋方式,喷嘴设计独特,采用美国技术制作的玻璃钢螺旋喷嘴,在一定的给水压力下,喷射出密密层层的水雾,粉尘及有害气体与水雾充分接触,故除尘、脱硫、除氮及洗涤碳黑的效果较其它湿式除尘器有较大提高。除尘率≥98%,二氧化硫脱除率≥85%,烟气林格曼黑度<1级。
2、脱水板设计合理、独特,脱水效果好。筒体内设有脱水装置,脱水板设计合理独特,当雾气通过脱水装置时,被碰撞截流变向,沿筒壁流下,防止了二次带水,脱水效率高。
3、阻力小、节水、节电、运行费用低。
烟气从筒体下部自然引入,截面大、风速小,因此烟气阻力小,主体阻力≤900Pa,系统阻力≤1200Pa。由于阻力小,消耗动力也小。加之排出的水经过沉淀,封闭循环使用,一方面节约水资源,另一方面防止污水流入下水道,造成二次污染,达到节水、节电的作用,使运行费用降低。
4、体积小、重量轻、占地面积小,安装运输方便。
本产品圆柱形体,属整体结构,出厂时自带支架,安装、移装非常方便,可根据地方大小地面形势,以左右吊挂,架空敷设等各种方式安装,适应性极强。
5、操作相对简单、方便,维修量极少,易于操作、管理、维护,运行率高,适应各种不同的工作环境。
6、对烟气中SO2的浓度波动适应性强,不同的脱硫工艺可适应不同的煤中含硫量;脱硫剂可选用石灰、碱、氧化镁等多种形式,均能达到良好脱硫效果。
